TCP/IP의 흐름제어, 혼합제어

TCP 통신이란, 네트워크 통신에서 신뢰적인 연결방식

• unreliable network에서 reliable network를 보장할 수 있도록 하는 프로토콜
• network congestion avoidance algorithm을 사용
• reliable network를 보장할 때 발생하는 문제점 존재
  1. 손실 : packet이 손실될 수 있는 문제
  2. 순서 바뀜 : packet의 순서가 바뀌는 문제
  3. Congestion : 네트워크 혼잡
  4. Overload : receiver가 overload 되는 문제



전송의 과정

1. Application layer : sender application layer가 socket에 data를 쓴다.
2. Transport layer : data를 segment에 감싸고 network layer에 넘겨준다.
3. 아랫단에서 receiving node로 전송이 되고 sender의 send buffer에 data를 저장하고 receiver는 receive buffer에 data를 저장한다. → receiver는 RWND(Receive Window), receive buffer의 남은 공간을 알려줌
4. application에서 준비가 되면 이 buffer에 있는 것을 읽기 시작한다.





흐름제어

• 데이터 링크 계층과 네트워크 계층에서 수행
• 송신측과 수신측의 데이터 처리 속도 차이를 해결하기 위한 기법
  • receiver가 sender에게 현재 자신의 상태를 feedback 한다.
  • receiver가 packet을 지나치게 많이 받지 않도록 조절, 즉 receive buffer가 넘치지 않게 해줌
• 수신측이 송신측보다 데이터 처리 속도가 빠르면 문제 없지만 송신측의 속도가 빠를 경우 문제가 생긴다.
  • 수신측에서 제한된 저장 용량을 초과한 이후에 도착하는 데이터는 손실 될 수 있으며 만약 손실된다면 불필요하게 응답과 데이터 전송이 송/수신측 간에 빈번히 발생한다.
  • 이러한 위험을 줄이기 위해 송신측의 데이터 전송량을 수신측에 따라 조절해야 한다.
    1. Stop and Wait
       • 매번 전송한 패킷에 대해 확인 응답을 받아야만 그 다음 패킷을 전송하는 방법
    2. Sliding Window (Go Back N ARQ)
       • 수신측에 설정한 윈도우 크기만큼 송신측에서 확인 응답없이 세그먼트를 전송할 수 있게 하여 데이터 흐름을 동적으로 조절하는 제어 기법
       • 전송은 되었지만 ACK를 받지 못한 byte의 숫자를 파악하기 위해 사용하는 프로토콜
         • LastByteSent - LastByteAcked <= ReceiveWindowAdvertised (마지막 보내진 바이트 - 마지막에 확인된 바이트 <= 남아있는 공간)
         • 현재 공중에 떠있는 패킷 수 <= sliding window
       • 먼저 윈도우에 포함되는 모든 패킷을 전송하고 그 패킷들의 전달이 확인되는대로 이 윈도우를 옆으로 옮김으로써 다음 패킷들을 전송
       • TCP/IP를 사용하는 모든 호스트들은 송신하기 위한 것과 수신하기 위한 2개의 Window를 가지고 있다. 호스트들은 실제 데이터를 보내기 전에 3 way handshaking을 통해 수신 호스트의 receive window size에 자신의 send window size를 맞추게 된다.

• 세부 구조

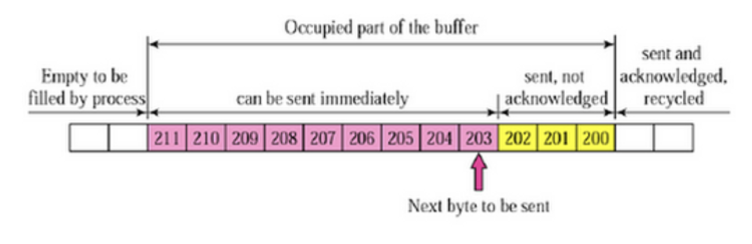

• 송신 버퍼



200 이전의 바이트는 이미 전송되었고 확인 응답을 받은 상태

200~202 바이트는 전송되었으나 확인 응답을 받지 못한 상태

203~211 바이트는 아직 전송 되지 않은 상태수신 윈도우

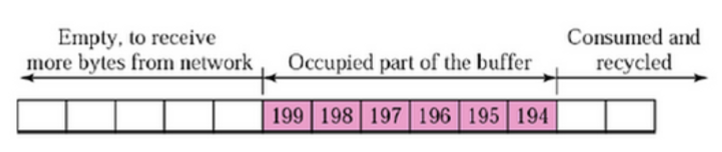

• 수신 윈도우



• 송신 윈도우

• 수신 윈도우보다 작거나 같은 크기로 송신 윈도우를 지정하게 되면 흐름제어가 가능

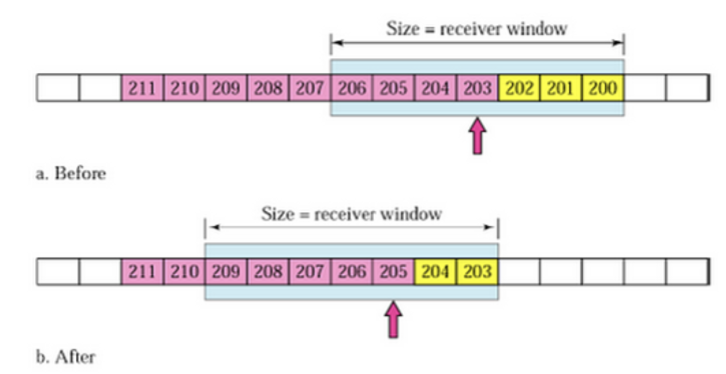

• 송신 윈도우 이동

• Before : 203~204를 정송하면 수신측에서는 확인 응답 203을 보내고 송신측은 이를 받아 after 상태와 같이 수신 위도우를 203~209 범위로 이동
• after : 205~209가 전송 가능한 상태





혼합제어 (Congestion Control)

• 송신측의 데이터 전달과 네트워크 데이터 처리 속도 차이를 해결하기 위한 기법

송신측의 데이터는 지역망이나 인터넷으로 연결된 대형 네트워크를 통해 전달

→ 한 라우터에 데이터가 몰릴 경우, 자신에게 온 데이터를 모두 처리할 수 없게 되고 이런 호스트들은 또 다시 재전송을 하게되고 결국 혼잡만 가중시켜 오버플로나 데이터 손실을 발생시키게 된다.

→ 이런 네트워크의 혼잡을 피하기 위해 송신측에서 보내는 데이터의 전송 속도를 강제로 줄이게 되는 이러한 작업을 혼잡 제어라고 한다.



또, 혼잡제어는 네트워크 내 패킷 수가 과도하게 증가하는 현상을 혼잡이라 하며 혼잡 현상을 방지하거나 제거하는 기능을 의미하기도 한다.



흐름제어가 송신측과 수신측 사이의 전송속도를 다루는데 반해, 혼잡제어는 호스트와 라우터를 포함한 보다 넓은 관점에서 전송 문제를 다룬다.





혼잡 제어 방법

1. AIMD (Additive Increase Multiplicative Decrease)
   • 처음 패킷을 하나씩 보내고 문제없이 도착하면 window 크기(단위 시간 내 보내는 패킷 수)를 1씩 증가시켜가며 전송하는 방법
   • 패킷 전송에 실패하거나 일정 시간을 넘으면 패킷의 보내는 속도를 절반으로 줄인다.
   • 여러 호스트가 한 네트워크를 공유하고 있으면 나중에 진입하는 쪽이 처음에 불리하지만 시간이 흐르면 평형 상태로 수렴하게 되는 특징이 있음
   • 초기에 네트워크의 높은 대역폭을 사용하지 못하여 오랜 시간 걸리게 되고 네트워크가 혼잡해지는 상황을 미리 감지하지 못한다. 즉, 네트워크가 혼잡해지고 나서야 대역폭을 줄이는 방식이다.
2. Slow Start
   • AIMD 방식이 네트워크의 수용량 주변에서는 효율적으로 작동하지만 처음에 전송 속도를 올리는데 시간이 오래 걸리는 단점 존재 하므로 Slow Start 방식은 AIMD 방식과 마찬가지로 패킷을 하나씩 보내면서 시작하고 패킷이 문제 없이 도착하면 각각의 ACK패킷마다 window size를 1씩 늘려주는 방식, 한 주기가 지나면 window size가 2배로 된다.
   • 전송속도는 AIMD에 반해 지수 함수꼴로 증가한다. 혼잡 현상이 발생하면 window size를 1로 떨어뜨리게 된다.
   • 처음에는 네트워크 수용량을 예상할 수 있는 정보가 없지만 한번 혼잡 현상이 나타나면 네트워크의 수용량을 어느 정도 예상할 수 있다.
   • 혼잡 현상이 발생하였던 window size의 절반까지 이전처럼 지수 함수꼴로 크기를 증가하고 그 이후부터 완만하게 1씩 증가시켜준다.
3. Fast Retransmit (빠른 재전송)
   • TCP의 혼잡 조절에 추가된 정책으로 패킷을 받는 쪽에서 먼저 도착해야할 패킷이 도착하지 않고 다음 패킷이 도착한 경우에도 ACK 패킷을 보내게 된다.
   • 순서대로 잘 도착한 마지막 패킷의 다음 패킷의 순번을 ACK 패킷에 실어보내게 되므로 중간에 하나가 손실되게 되면 송신 측에서는 순번이 중복된 ACK 패킷을 받게되고 이것을 감지하는 순간 문제가 되는 순번의 패킷을 재전송 해줄 수 있다.
   • 중복된 순번의 패킷을 3개 받으면 재전송을 한다. → 약간 혼잡한 상황이 일어난 것이므로 혼잡을 감지하고 window size를 줄이게 된다.
4. Fast Recovery (빠른 회복)
   • 혼잡한 상태가 되면 window size를 1로 줄이지 않고 반으로 줄이고 선형 증가시키는 방법
   • 혼잡 상황을 한번 겪고 나서는 순수한 AIMD 방식으로 동작한다.
